首页 / 产品目录 / 半电动堆垛机系列 / SDYG-Z 半电动自提登高车
型号: SDYG-Z 半电动自提登高车

带交替锁定组件的轻型 500 公斤半电动堆垛机

  • 双联动油缸总成,锁紧与升降交替运动。
  • 三位四通阀油路控制系统,升降杆与货叉联动,缸筒体与机体门座联动。
  • 活动门座与货叉相对移动时,必须有一个部件是对地面或车厢支承定位方能运动。
  • 轻量化的设计理念,力平衡支点在车厢边缘,货叉头部增加配重,门柱机架尾部 减重,主要部件运用拉伸与翻孔工艺,受力可靠,保证强度。
  • 活动门座下装设有摆动导向轮,推动车身顺利进入车厢内,方便维护调整。
  • 参数

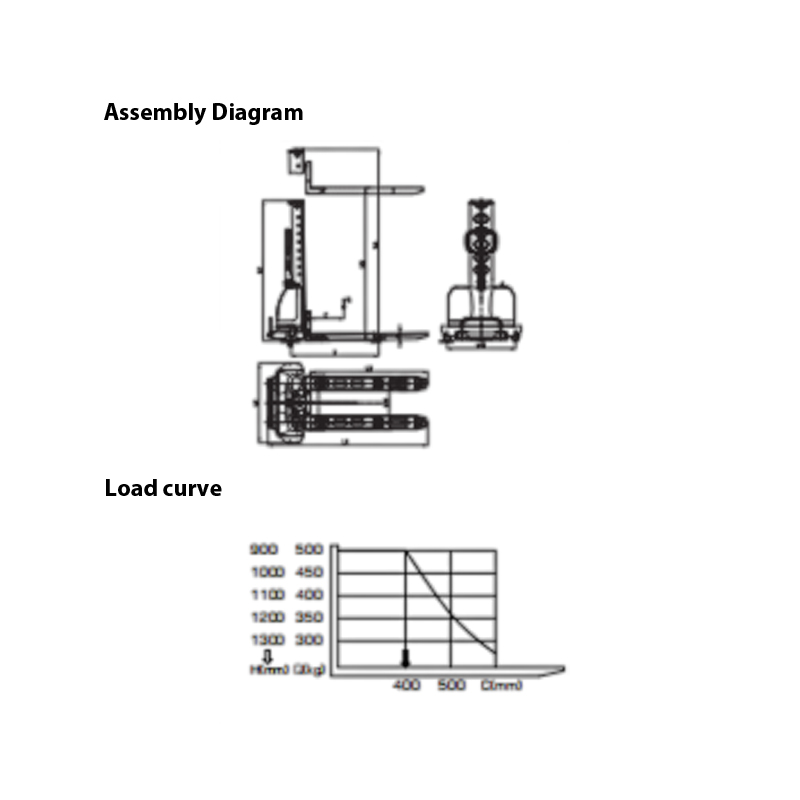

  • 装配图
  • 联系我们
  • 型号

    SDYG-Z 0509

    SDYG-Z 0510

    SDYG-Z 0511

    SDYG-Z 0513

    基本

    额定负载

    Q(公斤)

    500

    500

    500

    500

    载荷中心距

    C(毫米)

    400

    400

    400

    400

    吊装方式

    电动

    电动

    电动

    电动

    操作模式

    步行

    步行

    步行

    步行

    车轮

    材料

    尼龙/聚氨酯

    尼龙/聚氨酯

    尼龙/聚氨酯

    尼龙/聚氨酯

    轴距

    y(毫米)

    860

    860

    860

    860

    前轮间距

    b11(毫米)

    380

    380

    380

    380

    后轴距

    b10(毫米)

    670

    670

    670

    670

    方向盘/承重轮/平衡轮 数量

    2/2/6

    2/2/6

    2/2/6

    2/2/6

    承重轮尺寸

    毫米

    Φ70×60

    Φ70×60

    Φ70×60

    Φ70×60

    方向盘尺寸

    毫米

    Φ100×50

    Φ100×50

    Φ100×50

    Φ100×50

    平衡轮尺寸

    毫米

    Φ40×26

    Φ40×26

    Φ40×26

    Φ40×26

    辅助平衡轮尺寸

    毫米

    Φ30×26

    Φ30×26

    Φ30×26

    Φ30×26

    尺寸

    货叉离地最小高度

    毫米

    90

    90

    90

    90

    起升后最大货叉高度

    h3(毫米)

    900

    1000

    1100

    1300

    货叉外侧宽度

    毫米

    535

    535

    535

    535

    货叉内侧宽度

    毫米

    225

    225

    225

    225

    货叉工作长度

    L(毫米)

    1150

    1150

    1150

    1150

    单边货叉尺寸

    电子/秒(毫米)

    155/60

    155/60

    155/60

    155/60

    整车长度

    L1(毫米)

    1600

    1600

    1600

    1600

    整体宽度

    b1(毫米)

    790

    790

    790

    790

    整车高度(货叉降低时)

    h1(毫米)

    1200

    1300

    1400

    1600

    门架举升后整车高度

    h4(毫米)

    2100

    2300

    2500

    2900

    至货叉垂直面的长度

    l2(毫米)

    1150

    1150

    1150

    1150

    最小转弯半径

    瓦(毫米)

    1120

    1120

    1120

    1120

    性能

    最大起升速度(满载/空载)

    毫米/秒

    80/110

    80/110

    80/110

    80/110

    最大下降速度(满载/空载)

    毫米/秒

    80/80

    80/80

    80/80

    80/80

    电气

    升降电机

    电压/千瓦

    12/0.8

    12/0.8

    12/0.8

    12/0.8

    电池容量

    电压/毫安

    12/33

    12/33

    12/33

    12/33

    重量

    电池重量

    公斤

    10

    10

    10

    10

    自重

    公斤

    175

    186

    197

    219

    *我们保留更改产品设计和规格的权利,恕不另行通知。
